Окна с моторизированным управлением перестают быть редкостью — они открывают помещения, проветривают их и обеспечивают безопасность при пожаре. В этой статье разберёмся, что представляют собой штоковые электроприводы для окон, как они устроены, где эффективнее всего работают и какие нюансы стоит учесть при выборе и установке. Я расскажу не только теорию, но и поделюсь практическими наблюдениями из реальной работы с такими системами.
Содержание
Что такое штоковые приводы и где их применяют

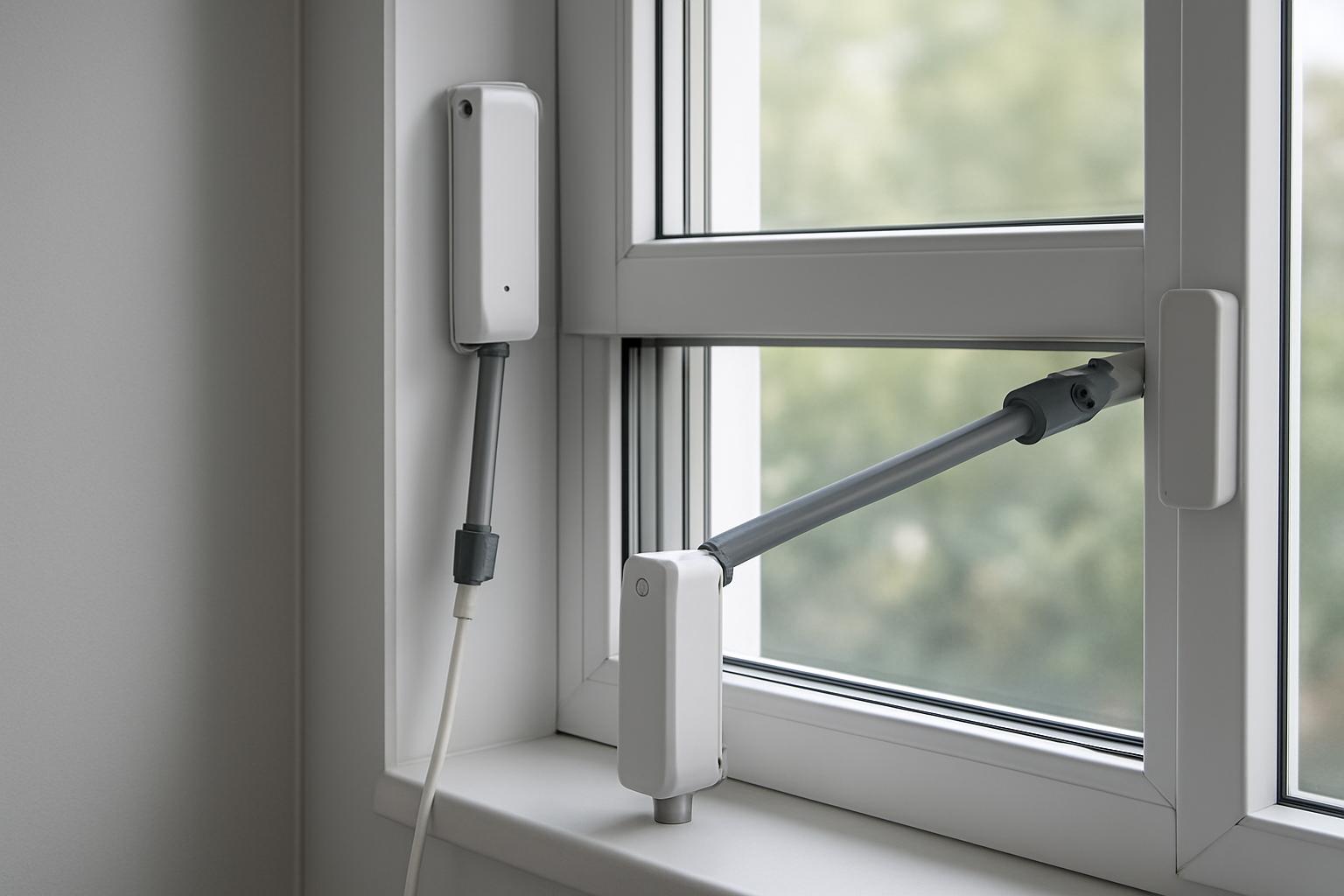

Штоковый электропривод — это актуатор с линейным ходом штока, который преобразует вращение электродвигателя в поступательное движение. Благодаря такой конструкции они идеально подходят для управления створками, фрамугами, крышами световых фонарей и другими оконными элементами, где требуется прямолинейное усилие.
Типичные области применения — жилые и коммерческие здания, промышленные объекты и специальные системы дымоудаления. Особую роль эти приводы играют в системах контроля дыма и вентиляции, где от быстроты и надёжности работы зависит безопасность людей.
Краткое сравнение с другими типами приводов
В отличие от поворотных приводов, штоковые дают прямое линейное усилие и проще монтируются в ограниченном пространстве. Они также удобнее для точного позиционирования створок и обеспечивают большую жесткость при закрытом положении.
Однако в задачах, где требуется произвольный угол открытия или сложная кинематика, поворотные решения иногда оказываются более подходящими. Выбор всегда зависит от архитектуры окна и требований к эксплуатации.
Устройство и принцип работы
В основе механики лежит винтовая пара или зубчатая передача, соединённая с двигателем. При вращении валы передают движение на шток, который выдвигается или втягивается, перемещая оконную раму или створку.
Система обычно включает редуктор для увеличения крутящего момента, конечные выключатели или датчики положения и элементы защиты от перегрузки. Современные модели дополнены электронными блоками управления, которые принимают команды от централизованной системы или локального пульта.
Типичные компоненты
Ключевые части: электрический двигатель, редуктор, шток, система уплотнений и корпус с защитой от влаги. Электронный модуль контролирует работу и обеспечивает связь с внешними системами.
Наличие датчиков положения и ограничителей хода повышает безопасность и продлевает срок службы — они предотвращают повреждение при заклинивании или перекосе створки.
Ключевые характеристики при выборе
При выборе привода важно смотреть на три группы параметров: механические характеристики, электрические параметры и условия окружающей среды. Знание этих данных позволяет подобрать приводы, которые прослужат дольше и будут работать без отказов.
Ниже приведена краткая таблица с основными характеристиками и их ролью в подборе.
| Параметр | Зачем важен |
|---|---|
| Ход штока | Определяет максимальный угол или величину открытия створки |
| Усилие/тяговая сила | Нужна для преодоления сопротивления вентиля, ветровой нагрузки и веса створки |
| Скорость хода | Важна для вентиляции и быстрого открытия при авариях |
| Класс защиты (IP) | Определяет пригодность к наружной установке и работе в пыльной среде |
| Напряжение и потребляемая мощность | Влияют на выбор источника питания и электропроводки |
| Наличие сертификаций | Критично для систем дымоудаления и общественных зданий |
Как не ошибиться с параметрами
Сначала измерьте реальные размеры и вес створки, учтите ветровую нагрузку и частоту использования. При сомнениях выбирайте привод с запасом по усилию — это продлит срок службы и даст резерв на будущее.
Если установка выполняется в наружных условиях, обращайте внимание на класс защиты корпуса и температуру эксплуатации. Для фасадов и крышевые решений лучше использовать модели с защитой не ниже IP54.
Виды штоковых приводов и их особенности
По назначению приводам присущи разные исполнения. Бытовые модели дешевле и компактнее, они рассчитаны на небольшую нагрузку и периодическое использование. Промышленные решения рассчитаны на интенсивную эксплуатацию и большие усилия.
Есть отдельные сериы для систем дымоудаления, где важны быстрота и резервное питание. Такие приводы проходят дополнительные испытания и имеют сертификаты соответствия пожарным нормам.
- Бытовые: простая электроника, меньше усилий, подходят для квартир и частных домов.
- Коммерческие: усиленные редукторы, возможности интеграции в BMS.
- Пожарные/дымоулавливающие: сертифицированы, имеют аварийное питание.
- Коррозионностойкие: для прибрежных зон и агрессивной среды.
Когда выбирать специализированные модели
Если окно входит в систему дымоудаления или управление требуется от пожарной сигнализации, выбирайте приводы с соответствующими сертификатами. Обычные бытовые устройства в таких местах использовать нельзя.
Для фасадов с большим ветровым воздействием предпочтительны модели с высокой силой и жёсткой фиксацией в крайних положениях.
Установка и интеграция с системами здания
Монтаж начинается с оценки места установки и определения точек крепления. Важно обеспечить прямой направляющий путь для штока и надёжное анкерование корпуса к конструкции окна или стене.
Дальше следует подключение к электропитанию и системе управления. Часто приводы интегрируют в общую систему автоматизации здания — это позволяет централизованно управлять проветриванием и аварийным открытием.
Советы по электрическому подключению
Используйте отдельную линию питания от распределительного щита, при необходимости подключайте к ИБП для систем пожарного отвода дыма. Обязательно предусматривайте защиту от короткого замыкания и перегрузок.
Если управление предполагает множество приводов, применяйте модульные контроллеры или шину связи, что упрощает настройку сценариев и диагностику неисправностей.
Обслуживание и эксплуатация
Регулярное обслуживание сокращает число внезапных отказов и продлевает ресурс. Достаточно одного профилактического осмотра раз в год для жилых объектов и чаще для промышленных объектов с высокой нагрузкой.
Проверяйте крепления, состояние уплотнений, наличие коррозии и работоспособность датчиков положения. Смазывание движущихся частей выполняйте по рекомендациям производителя.
Практические рекомендации по обслуживанию
- Проверяйте свободный ход штока и отсутствие закусываний.
- Тестируйте аварийное открытие и работу при пониженных напряжениях.
- Периодически обновляйте прошивку контроллеров, если производитель выпускает обновления.
Такие простые шаги экономят время и деньги в долгосрочной перспективе и повышают безопасность эксплуатации.
Мой опыт: несколько реальных случаев
Когда я занимался проектом реконструкции офисного блока, нам пришлось заменить ручные фрамуги на моторизированные. Мы выбирали приводы с учётом ветровой нагрузки и требуемой скорости открытия для своевременной вентиляции. Результат — удобство использования и меньше жалоб от сотрудников на духоту.
Ещё один случай — установка приводов в школьном спортзале, где они были интегрированы с системой дымоудаления. Практическая проверка на учениях показала, что автоматическое открытие работает быстрее и надёжнее, чем ручное вмешательство в экстренной ситуации.
Интеграция с “умным домом” и энергоэффективностью
В современных автоматизированных системах приводы могут быть частью алгоритмов микроклимата. Открытие и закрытие окон по расписанию, по показаниям датчиков CO2 или по погодным данным делает микроклимат более комфортным и экономным.
В теплое время года правильная вентиляция снижает нагрузку на кондиционирование, а зимой — позволяет избежать излишних потерь тепла за счёт точечного управления и обратной связи от датчиков.
Типичные сценарии автоматизации
Ниже несколько рабочих сценариев, которые реально экономят энергию и повышают комфорт:
- Автоматическое проветривание при превышении уровня CO2.
- Закрытие окон при дожде с использованием датчика осадков.
- Интеграция с расписанием отопления для минимизации теплопотерь.
Штоковые приводы для окон — это инструмент, который при грамотном выборе и настройке делает здание безопаснее и комфортнее. Главное — учитывать реальные нагрузки, условия установки и требования к интеграции с системами безопасности. Тщательно подойдите к выбору модели, предусмотрите профилактическое обслуживание и не экономьте на элементах, отвечающих за пожарную безопасность; это окупается надежностью и спокойствием.
